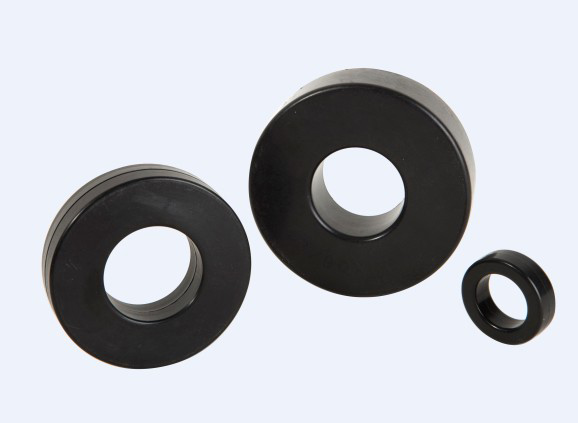

中高压电流互感器纳米晶铁芯

产品关键词: 中高压电流互感器纳米晶铁芯
产品简要介绍:电力系统电流互感器的重要作用就是当其初级有交流电流输入时,其次级按比例输出电流。通常,它们应用于高压、大电流发电厂和变电站安全快捷的测量和继电保护。电流互感器使测量和控制电路与被测量的高压电路安全的分开。

中高压电流互感器纳米晶铁芯

1. 简介

电力系统电流互感器的重要作用就是当其初级有交流电流输入时,其次级按比例输出电流。通常,它们应用于高压、大电流发电厂和变电站安全快捷的测量和继电保护。电流互感器使测量和控制电路与被测量的高压电路安全的分开。

与传统的铁芯材料硅钢和坡莫合金相比较,铁基纳米晶合金具有高磁导率、低损耗的明显优势,在下例产品中的应用更具有竞争力:0.2、0.2s、0.1精度等级的精密电流互感器,环氧灌封套管式电流互感器,气绝缘或油浸开关设备,低压、中压、高压开关设备,以及其它的电力传输和配电系统设备。

性能  纳米晶铁芯 坡莫合金铁芯 硅钢铁芯
饱和磁感应强度 (T) 1.25 0.76 2.03
初始磁导率(0.8mA/cm) 40,000-80,000 >80,000 1,000
最大磁导率 >250,000 >200,000 40,000
密度 (g/cm3) 7.2 8.85 7.65
居里温度(℃) 570 400 740
带厚 (mm) 0.025-0.035 0.1 0.3
叠片系数 ≥0.75 0.9 0.95

2. 材料特性

2.1 不同材料铁芯性能比较

2.2 材料性能优势

- 高磁导率―减小电流互感器测量误差

- 高饱和磁感应强度 ―比坡莫合金电流互感器尺寸小、重量轻

- 优越的温度稳定性―长时间工作在-55~130℃

- 低损耗-可替代坡莫合金的理想材料

3. 产品规格

铁芯型号 铁芯尺寸 (mm) 护盒尺寸 (mm)
外径 内径 高度 外径 内径 高度
MSCT-01 55 37 20 60 32 25
MSCT-02 115 90 10 120 85 15
MSCT-03 260 200 35 265 195 41
MSCT-04 280 205 90 285 200 97
MSCT-05 350 250 30 355 245 35
MSCT-06 390 260 25 395 255 30
MSCT-07 450 360 20 455 355 25
MSCT-08 485 445 15 490 440 20
MSCT-09 540 435 40 546 429 46
MSCT-10 600 460 65 606 454 71
MSCT-11 875 720 20 883 712 27
MSCT-12 1050 800 30 1058 792 37

注:可以根据用户需要提供其它规格的铁芯。
